3D スキャン 測定 ターゲット 反射器 5/8 " スレッド 磁石 ベース 総 ステーション 反射器

3Dスキャン 磁石ベース付き黒白標的反射器

モデル:ADSmini108-2 試聴する

概要:

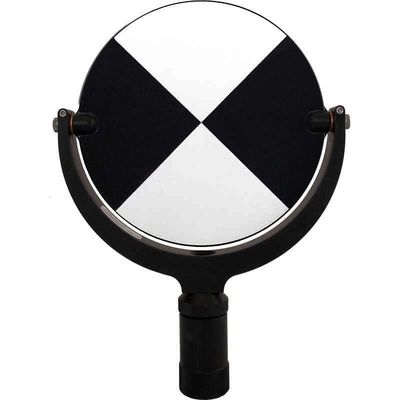

A. 6インチ円状の黒/白の傾斜&ターン ターゲットはスキャンステーション

B. Leica 標準のストブ・フィットメントを,例えば GLS12 ポールに固定する.

C. Leica の標準反射器の高さにおける中心の高さ

D. 5/8"内部にスローリングされたベース

E. アノジスされたアルミのヨークとマットな非輝く標的プレート

F.軸の高さ: 135mm

技術データ:

パッケージには:

スキャン対象

フラットマグネットマウント

パッケージ:

柔らかい荷物

スキャン対象:

ブラック・ホワイト

175中央高さ,5mm

6インチ (152.4mm) の直径

5/8インチ下の糸

3Dレーザースキャニングスキャナーターゲットは,正確な信頼性の高い測定を保証する全局調査のために設計されています.

調整可能な傾き機能により,さまざまなユーザー入力要件に対応する幅広いアプリケーションが可能です.

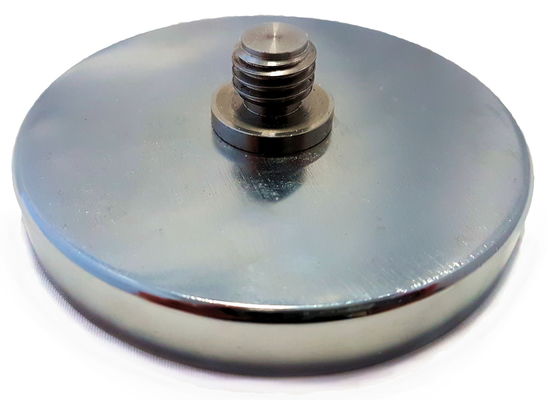

磁気ベース:

スキャン対象,GPS受信機,プリズマを平らな鋼の表面に設置するのに最適です

引力55kg Ø100mm 高さ21mm 重さ450グラム

標的 と スキャン

ターゲットとは,サイトに設定された物理的なオブジェクトで,スキャンソフトウェアが複数のスキャンを結びつけるために使用します.スキャンを結びつけるプロセスは"登録"と呼ばれます.目標 を 正しく 設定 し て いる かしかし,ターゲットが正しく配置されていない場合,手動登録が多く必要になります.手動で登録するのは 時間がかかりすぎます目標の設定のために フィールドで時間をかけることは 絶対に価値があります

目標 を 設定 する

2つのスキャンを同時に登録するには最低3つのターゲットが必要であることを覚えておく必要があります.これは,各連続スキャンに 3つのターゲットが前回のスキャンと共通している必要があります.セキュリティネットとして最大5つのターゲットが推奨されますが,目標が多すぎると設定に時間がかかり,登録ソフトウェアの処理に時間がかかります.

目標 を 設定 する とき,次の 要素 を 考慮 する.それ は 製造 者 に かなっ て 変化 する こと を 覚えて ください.

1. 決議:スキャナーが設定されている解像度は,ターゲット位置の距離に影響します.例えば,FAROスキャナーでは,1/4インチで,ターゲットがスキャナーから60フィートまで離れていることができます.1/8th で 30フィートまで離れていることができます.
2. 距離:上記のように,標的は,スキャナーから限られた距離で,正確な記録を提供することができます. 上記は最大値であり,大幅に少なくなる可能性があることを覚えておいてください.例えば空間には塵と湿気がたくさんあります
3. 環境日光や塵や湿度といった要因が 標的の捕獲の精度に影響します
4. 目標の大きさ:小さい標的は,スキャナーに近い場所に配置する必要があります. 通常は,スキャナーからの距離に関する指示が付いています.
5. どんな振動も震動や空気流が激しい部屋にいる場合 機械的なスペースなどで 標的が動いていることを注意し 保護のために 特別な注意を払ってください
